Hva står SDR for i rør? En komplett guide

Hva står SDR for?

SDR står for Standard dimensjonsforhold , og det er en av de første spesifikasjonene en ingeniør sjekker når han velger plastrør for et prosjekt. Tallet forteller deg hvordan et rørs ytre diameter forholder seg til veggtykkelsen, som igjen bestemmer hvor mye trykk røret trygt kan håndtere. Et rør merket SDR 11 har for eksempel en utvendig diameter som er elleve ganger dens minste veggtykkelse.

Begrepet dukker opp konstant på tvers av spesifikasjoner for vann, gass, kloakk og industrirør, spesielt for HDPE- og PVC-trykkrør. Produsenter som produserer en komplett utvalg av HDPE-rørprodukter vanligvis liste SDR sammen med rørdiameter og trykkklasse fordi de tre verdiene sammen definerer hva røret er klassifisert til å gjøre.

Hvordan SDR beregnes

Formelen bak SDR er enkel:

SDR = Utvendig diameter ÷ Minimum veggtykkelse

Ta et rør med en utvendig diameter på 4,5 tommer og en minimum veggtykkelse på 0,409 tommer. Del den ene etter den andre og resultatet er 11, så røret er klassifisert som SDR 11. Endre veggtykkelsen til 0,265 tommer på den samme diameteren og SDR klatrer til 17. Ingenting om den ytre diameteren endret seg – det var bare veggen som gjorde det, og den enkelte variabelen er det SDR-tallet fanger opp.

Hvorfor SDR betyr noe for rørytelsen

SDR er ikke bare en dimensjonsetikett – det er en direkte indikator på hvor mye internt trykk et rør tåler. Forholdet går i én klar retning: et lavere SDR-tall betyr en tykkere vegg i forhold til rørets diameter, og en tykkere vegg håndterer høyere trykk. Et høyere SDR-tall betyr en tynnere vegg, lavere trykkkapasitet og typisk et lettere, rimeligere rør.

Dette er grunnen til at to rør med forskjellig diameter men samme SDR har samme trykkklassifisering, så lenge de er laget av samme materiale. Et 2-tommers SDR 11 HDPE-rør og et 12-tommers SDR 11 HDPE-rør er begge vurdert for samme arbeidstrykk, fordi vegg-til-diameter-forholdet forblir konstant. Den konsistensen er en del av det som gjør polyetylenrør med høy tetthet for vannfordeling lett å spesifisere på tvers av et system med blandede rørstørrelser.

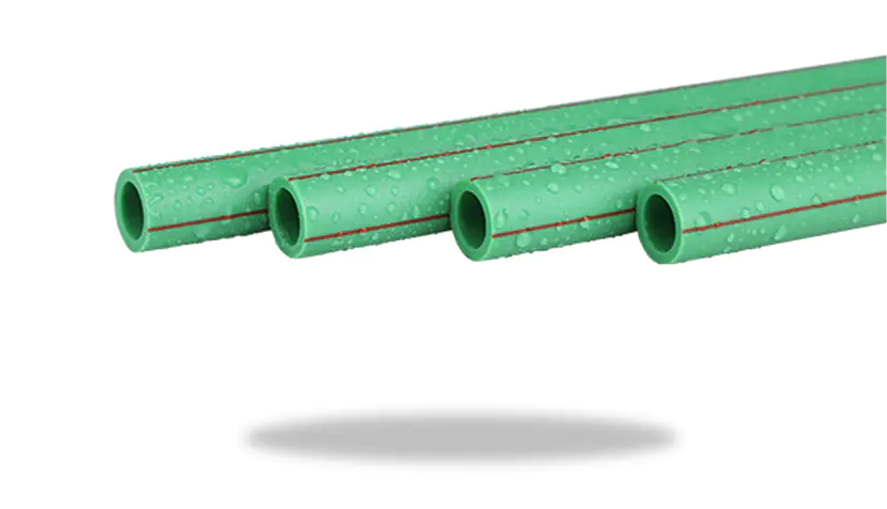

Veggtykkelse drevet av SDR påvirker også stivheten. Et rør med lavere SDR motstår nedbøyning under jordbelastning og trafikkbelastning bedre enn et tynnvegget rør med høy SDR, noe som har betydning for nedgravde installasjoner. Den samme logikken strekker seg til andre plastrørsystemer - de mekanisk styrke og trykkmotstand til PPR-rør følger et sammenlignbart veggtykkelsesforhold.

SDR vs. DR: Hva er forskjellen

SDR og DR beregnes på samme måte og beskriver det samme fysiske forholdet, men de er ikke helt utskiftbare termer. DR (Dimension Ratio) gjelder for ethvert forhold mellom ytre diameter og veggtykkelse. SDR refererer spesifikt til forhold som faller på en standardisert nummerserie satt av ANSI: 9, 11, 13,5, 17, 21, 26 og 32,5. Hvert trinn opp den serien representerer omtrent 20 % reduksjon i veggtykkelse fra den før den.

Noen rørstandarder bruker dimensjonsforhold som ikke lander på den serien. AWWA C900 PVC-rør, for eksempel, er produsert i DR 14, DR 18 og DR 25 – verdier valgt for å treffe spesifikke trykkklasser i stedet for å følge ANSI-progresjonen. Disse rørene kalles riktig DR-rør, ikke SDR-rør, selv om den underliggende matematikken er identisk. I daglige samtaler brukes de to begrepene løst, men forskjellen er viktig når du skriver spesifikasjoner eller sammenligner rør med forskjellige plastmaterialer, måten HDPE-rør kan sammenlignes med PVC- og stålrør i styrke og smidighet.

Vanlige SDR-verdier og deres applikasjoner

Ikke alle SDR-verdier passer til enhver jobb. Lavere tall går der trykket er høyest; høyere tall går der belastningen er lettere eller ikke-eksisterende.

SDR 11 ser spesielt bred bruk fordi den balanserer trykkkapasitet med materialkostnad, og det er standardvurderingen for mye naturgassdistribusjonsrør, så vel som mange HDPE-rørprodukter konstruert for gassdistribusjon . Rørklassifisert SDR 26 eller 32,5, derimot, vises i gravitasjonsmatet drenering der internt trykk er minimalt og prioritet er kostnadseffektivitet fremfor sprengningsstyrke.

Hvordan velge riktig SDR

Valg av SDR starter med arbeidstrykket røret trenger å håndtere, inkludert eventuelt elevasjonshode i systemet. Derfra presser noen få andre faktorer vanligvis valget mot et lavere eller høyere tall.

• Overspenningstrykk fra pumpesykling, ventillukking eller bruk av hydrant, som midlertidig kan overskride stabilt trykk
• Installasjonsmetode – retningsboring og rørsprengning påfører strekkspenning som ofte krever en tykkere vegg enn trykkklassifiseringen alene vil kreve
• Driftstemperatur, siden trykkklassifiseringer for plastrør er basert på en standard referansetemperatur og faller når temperaturen stiger
• Ekstern belastning fra gravdybde, jordforhold og trafikk, noe som påvirker hvor mye ringstivhet røret trenger

I følge Plastic Pipe Institutes tekniske veiledning om HDPE dimensjonsforhold , matching av SDR til både trykket og installasjonsforholdene – ikke trykket alene – er det som holder et rørsystem i ytelse gjennom hele levetiden. Ved å få SDR rett foran unngår du kostbare misforhold med beslag og fusjonsutstyr, siden skjøter, koblinger og sveiseverktøy er bygget rundt en spesifikk SDR-serie. For en bredere titt på hvor disse vurderingene passer inn i det totale rørutvalget, se fordeler og bruksområder for polyetylenrør med høy tetthet .
